Skrivnost barv žic: Kako prepoznati namen in funkcijo žic po barvi

V sodobni družbi je elektrika postala nepogrešljiv del našega življenja. Od različnih električnih naprav v domu do velike opreme v industrijski proizvodnji imajo žice ključno vlogo v teh sistemih. Vendar pa so za mnoge ljudi pisane žice skrivnost. Kaj predstavljajo žice različnih barv? Kakšne so njihove uporabe v elektroenergetskem sistemu? Ta članek vam bo razkril skrivnost barv žic, da boste lahko bolje razumeli funkcije in uporabo žic ter vašemu življenju dodali varnostno jamstvo.



V elektroenergetskem sistemu žice različnih barv predstavljajo različne funkcije, kar je za lažje prepoznavanje in razlikovanje med namestitvijo in vzdrževanjem. Tukaj je nekaj običajnih barv žic in kaj predstavljajo:

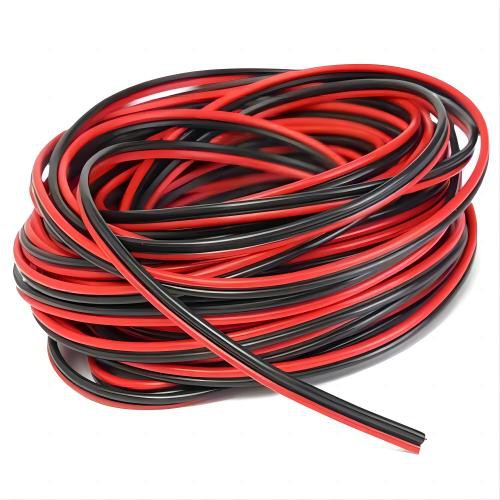

Črna in rdeča:Ti dve barvi se običajno uporabljata za žive žice (L), znane tudi kot fazne žice. Žica pod napetostjo je del električnega sistema pod napetostjo, ki je odgovoren za prenos toka od vira napajanja do opreme, ki porablja energijo. Ne glede na to, ali gre za gospodinjski ali industrijski tokokrog, je žica pod napetostjo pomemben del.
Bela in siva:Ti dve barvi se običajno uporabljata za nevtralne žice (N). Nevtralna žica je kanal za povratni tok, ki zagotavlja zaprtje vezja. V trifaznem vezju nevtralna žica uravnava napetost in zagotavlja stabilno delovanje elektroenergetskega sistema.
Zelena in rumena:Ti dve barvi se običajno uporabljata za ozemljitveno žico (E). Glavna funkcija ozemljitvene žice je zaščititi tokokrog in preprečiti nevarne situacije, kot je električni udar. Ko tokokrog odpove, lahko ozemljitvena žica vodi tok v tla in tako zaščiti varnost osebja in opreme.



Poleg običajnih barv žic, omenjenih zgoraj, obstajajo druge barve žic v nekaterih posebnih scenarijih uporabe. Te barve pomagajo še bolj razlikovati različne funkcije in zagotavljajo varno in učinkovito delovanje elektroenergetskega sistema.
Modra:V enosmernih tokokrogih se običajno uporabljajo modre žicenegativni poli. V AC tokokrogih se modre žice včasih uporabljajo tudi kot nevtralne žice. Zaradi razlike med tokokrogi DC in AC so tudi uporabe modrih žic različne.
Rjav:V AC tokokrogih se rjave žice pogosto uporabljajo kotžive žice, zlasti v Evropi in nekaterih drugih regijah. Standardi uporabe rjavih žic se v različnih državah in regijah razlikujejo, zato je pri njihovi uporabi potrebna posebna pozornost.
Oranžna:V večžilnih vezjih se pogosto uporabljajo oranžne žicevmesno ožičenje. Na primer, v vezju dvosmernega stikala se lahko uporabijo oranžne žice za povezavo linije med stikalom in svetilko.
Vijolična in roza:Te barve se včasih uporabljajo zaposebne namene, kot so krmilna vezja ali vezja za razsvetljavo, da preprečite zamenjavo z drugimi žicami. Vijolične in rožnate žice pomagajo hitro prepoznati žice s posebnimi funkcijami v nekaterih kompleksnih vezjih.





Standardi za uporabo barv žic se lahko razlikujejo v različnih državah in regijah. Tukaj so standardi barv žice za nekatere večje države in regije:
Združene države:V skladu z nacionalnim električnim kodeksom (NEC) se črna, rdeča in modra običajno uporabljajo za žice pod napetostjo, bela za nevtralne žice in zelene ali gole žice za ozemljitvene žice.
Evropa:V Evropi se rjava, črna in siva običajno uporabljajo za žice pod napetostjo, modra za nevtralne žice in zeleno/rumene dvobarvne žice za ozemljitvene žice. Ta standard je določila Mednarodna komisija za elektrotehniko (IEC).
Kitajska:Na Kitajskem se običajno uporabljajo rdeča, rumena in zelena za žice pod napetostjo, modra za nevtralne žice in rumeno-zelene dvobarvne žice za ozemljitvene žice. Ta standard je določila nacionalna uprava za standardizacijo.
Razumevanje standardov barv žic v različnih državah in regijah je še posebej pomembno za elektroinženirje in električarje. Pri večnacionalnih inženirskih projektih se lahko z upoštevanjem lokalnih standardov barve žic učinkovito izognete napačnemu ožičenju in varnostnim nesrečam.





Čeprav nam barva žice lahko pomaga hitro prepoznati njen namen, moramo biti pri dejanskem delovanju vseeno zelo pozorni. Tukaj je nekaj varnostnih nasvetov:
Oglejte si diagram vezja:Pred kakršnim koli električnim posegom preverite ustrezen diagram vezja, da potrdite posebno funkcijo vsake žice. Shema vezja lahko zagotovi podrobno postavitev vezja in informacije o povezavi, kar je pomembna osnova za varno delovanje.
Uporabite testne instrumente:Tudi če je barva pravilna, uporabite voltmeter ali multimeter, da preverite, ali je pravilna. S testiranjem lahko ugotovite, ali je žica pod napetostjo in ali je povezava tokokroga pravilna, da preprečite napačno delovanje.
Izklop:Pred vsakim električnim posegom se prepričajte, da ste odklopili napajanje, da zagotovite varnost delovnega okolja. Z izklopom lahko učinkovito preprečite nesreče zaradi električnega udara in je osnovni korak za varno delovanje.
Strokovno delovanje:Pri zapletenih električnih sistemih je priporočljivo, da delajo poklicni električarji, da se izognete varnostnim nesrečam zaradi napačnega delovanja. Profesionalni električarji imajo bogate izkušnje in strokovno znanje za zagotavljanje varnosti in zanesljivosti električnih operacij.

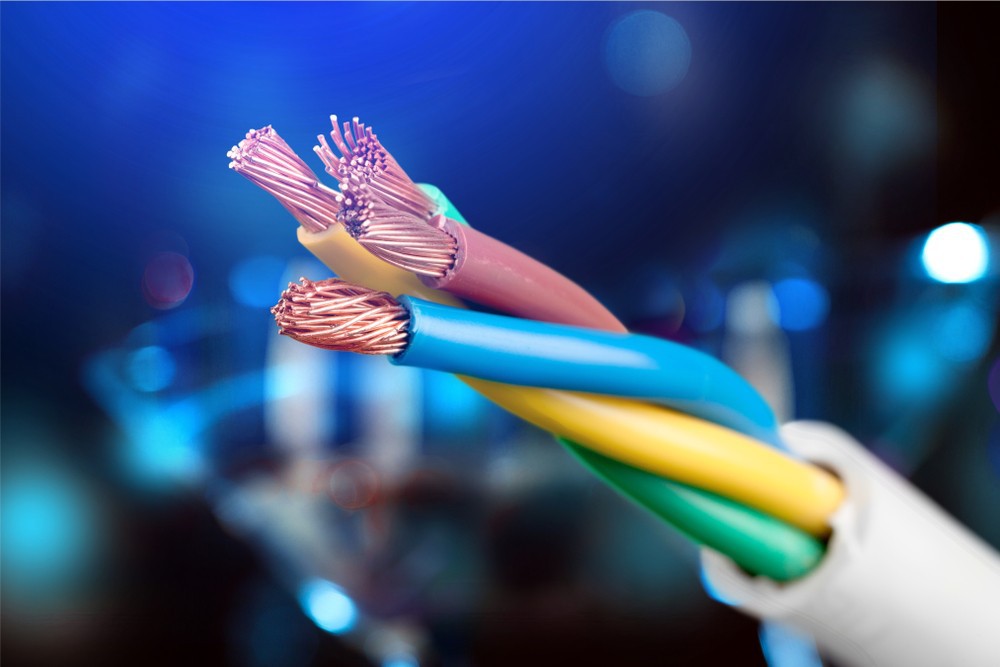

Z nenehnim napredkom tehnologije se nenehno razvijata in izboljšujeta tudi barvno kodiranje in identifikacija žic. V prihodnosti bo s popularizacijo pametnih omrežij in pametnih domov barvno kodiranje žic morda bolj prefinjeno in inteligentno. Na primer, z vdelavo elektronskih oznak v žice je mogoče doseči samodejno identifikacijo in upravljanje žic, s čimer se izboljša raven inteligence energetskih sistemov.
Poleg tega bodo s povečanjem okoljske ozaveščenosti tudi materiali in postopki izdelave žic v prihodnosti bolj okolju prijazni in trajnostni. Na primer, uporaba obnovljivih materialov in okolju prijaznih premazov za proizvodnjo žic ne more le zmanjšati onesnaževanja okolja, temveč tudi izboljšati varnost in vzdržljivost žic.
Z razumevanjem klasifikacije barv žic in funkcij, ki jih predstavljajo, lahko varneje in učinkoviteje izvajamo električne operacije. V vsakdanjem življenju nam to znanje ne le pomaga bolje razumeti načela delovanja električne opreme, temveč nam nudi tudi učinkovite napotke v izrednih razmerah. Upam, da vam bo ta članek razkril skrivnost barv žic in vam olajšal življenje v električnem svetu. Ne glede na to, ali gre za namestitev in vzdrževanje domačih tokokrogov ali načrtovanje in zagon industrijskih električnih sistemov, je pravilno prepoznavanje barv žic ključ do zagotavljanja varnosti in učinkovitosti. Z obvladovanjem tega znanja lahko ne le izboljšate lastne električne veščine, ampak tudi nudite pomoč in vodenje tistim okoli sebe ter skupaj ustvarite varno in zanesljivo električno okolje.
